EFW caurule|Elektriski kodolsintēzes metinātas



EFW caurule (Elektriskā kodolsintēzes metināta caurule) tiek ražots, veidojot tērauda plāksni cilindrā un savienojot garenšuvi ar loka saplūšanas procesu - gandrīz vienmēr iegremdētā loka metināšana (SAW) ar pildmetālu. EFW cauruļu cena 2026. gadā parasti svārstās no USD 900 līdz USD 3500 par tonnu. Sienu biezums sasniedz 75 mm (3 collas) un diametrs 2500 mm (100 collas). PārklātsASTM A671, ASTM A672, ASTM A358unASTM A928. EFW caurule aizpilda izmēru atstarpi starp ERW (apmēram NPS 24 un SCH 80 sienām) un bezšuvju (nepraktiski virs NPS 24). Ar 100% rentgenogrāfisko izmeklēšanu un PWHT metināšanas savienojuma koeficients spiediena aprēķinos sasniedz 1.00 -, kas vienāds ar nevainojamu.



EFW caurules cena 2026. gadā

Materiāla pakāpe	Ražošana	Izmēru diapazons (OD)	Paredzamā cena (USD/MT)
TP304/304L	EFW (ASTM A358)	12" – 80"	2500–4000 USD/MT
TP316/316L	EFW (ASTM A358)	12" – 80"	3200–5000 USD/MT
321 / 347H	EFW (ASTM A358)	12" – 60"	3500–5500 USD/MT
Duplex 2205	EFW / LSAW	12" – 80"	4500–7000 USD/MT
Inconel 625	EFW (ASTM B619)	6" – 60"	25 000–40 000 USD / MT

Galīgais piedāvājums ir atkarīgs no materiāla, izmēriem, specifikācijas un pārbaudes prasībām.

Bezmaksas citāts







EFW caurule (Electric Fusion Welded pipe) ir metināta tērauda caurule, ko ražo, veidojot tērauda plāksni vai sloksni un savienojot garenisko šuvi, izmantojot elektrisko kausēšanas metināšanas procesu. Atšķirībā no ERW, EFW parasti izmanto atsevišķu kausētu-metināšanas pildvielu, un to parasti izvēlas liela-diametra, smagas-sienas, augsta- sakausējuma, nerūsējošā tērauda, ​​dupleksā nerūsējošā tērauda un niķeļa sakausējuma cauruļvadiem. Atkarībā no materiāla un piemērojamā standarta EFW cauruli var piegādāt ar 100% radiogrāfisko testēšanu, ultraskaņas testēšanu, hidrostatisko testēšanu un termisko apstrādi.





ASTM A358 EFW cauruļu klase

Klase	Metināšana	Radiogrāfija
1. klase	Dubultmetināts, pildmetāls visas iet	100% RT
2. klase	Dubultmetināts, pildmetāls visas iet	RT nav nepieciešama
3. klase	Viens metināts, pildmetāls visas iet	100% RT
4. klase	Viens metināts; iekšējā caurlaide var būt bez pildvielas	100% RT
5. klase	Dubultmetināts, pildmetāls visas iet	Vieta RT



ASTM A928 EFW cauruļu klase

• 1. klases caurule ir dubultā metināta ar procesiem, izmantojot pildmetālu visās ejās, un tai pilnībā jāveic rentgenogrāfija.
• 2. klases caurule ir divkārši metināta, izmantojot procesus, izmantojot pildmetālu visās ejās. Radiogrāfija nav nepieciešama.
• 3. klases caurule ir jāmetina ar vienu metināšanu, izmantojot metāla pildvielu visās ejās, un tai pilnībā jāveic rentgenogrāfija.
• 4. klase — tāda pati kā 3. klase, izņemot to, ka šuves eju, kas pakļauta caurules iekšējai virsmai, ir atļauts veikt, nepievienojot pildvielu (sk. 6.2.2.1. un 6.2.2.2.).
• 5. klases caurulēm ir jābūt divkāršām metinātām ar procesiem, izmantojot pildmetālu visās ejās, un tai ir jāveic punktveida rentgenogrāfija.





Oglekļa tērauds, Leģētais tērauds



Austenīta nerūsējošais tērauds

304 / 304L, 316 / 316L, 321 / 321H, 347 / 347H, 310S, 904L, 317 / 317L, 254 SMO



Niķeļa sakausējumi

Inconel 600, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 800HT, Incoloy 825,Hastelloy C276



Dupleksais nerūsējošais tērauds

UNS S31803,UNS S32205, UNS S32750, UNS S32760





Metināšana





Metināšana:

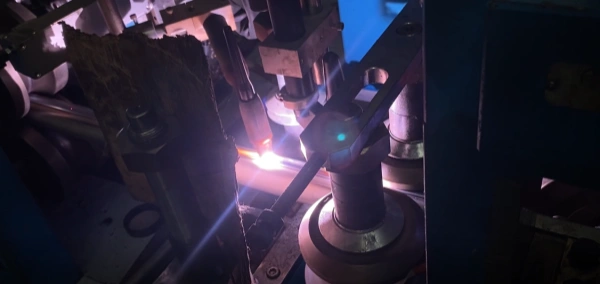

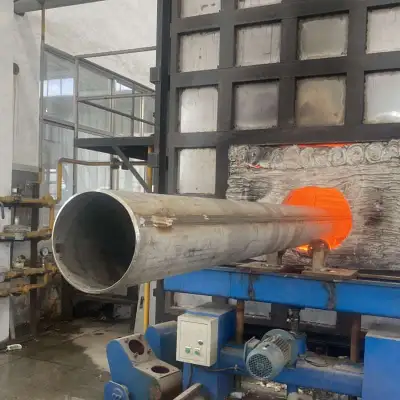

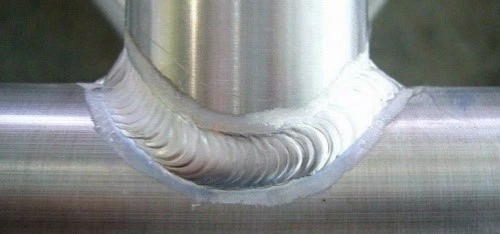

EFW caurulēm nepieciešama precīza saknes caurlaides izpilde, izmantojot GTAW, kam seko automatizētas SAW aizpildīšanas caurlaides. Pēc-metināšanas šuves termiskā apstrāde (PWHT) bieži tiek noteikta smagajiem-sienu oglekļa un leģētajiem tēraudiem, lai novērstu atlikušos spriegumus.



Pilnīgas iespiešanās (LCP) trūkums garenvirziena metināšanas šuvē ir galvenais priekšlaicīgas atteices cēlonis skābās ekspluatācijas vidēs. 100% tilpuma NDT (RT/UT) norādīšana novērš katastrofālas šuvju noplūdes.





Metināšanas pārbaude

• Vizuāla pārbaude
• Ultraskaņas pārbaude
• Radiogrāfiskā pārbaude
• Virpuļstrāvas pārbaude
• Krāsvielu caurlaidības pārbaude
• Hidrostatiskā pārbaude





Nafta un gāze

EFW cauruli var izmantot:

• Procesa cauruļvadi
• Gāzes pārvades sistēmas
• Ārzonas iekārtas
• Slikts{0}}apkalpošanas cauruļvads
• Ražotas{0}}ūdens sistēmas
• Atsāļošanas sistēmas

Dupleksās un superdupleksās kategorijas ir īpaši pievilcīgas, ja svarīga ir gan hlorīda iedarbība, gan mehāniskā izturība.



Naftas ķīmija

• Siltummaiņi
• Procesu līnijas
• Reaktora cauruļvadi
• Skābes serviss
• Augstas{0}}temperatūras procesa cauruļvadi



Enerģijas ražošana

• Tvaika sistēmas
• Kondensāta cauruļvadi
• Barības ūdens sistēmas
• Ar katlu{0}}saistītās caurules
• Dūmgāzu{0}}attīrīšanas sistēmas



Ķīmiskā apstrāde

Augsta-sakausējuma EFW cauruli var izmantot agresīvās ķīmiskās vidēs, kur parastajam oglekļa tēraudam vai 304/316 nerūsējošajam tēraudam būtu nepietiekama izturība pret koroziju.



Offshore & Marine

• Liels diametrs
• Augsta izturība
• Hlorīda izturība
• Jūras ūdens izturība
• Smagas{0}}sienu konstrukcijas





Parametrs	EFW caurule	ERW caurule	Bezšuvju caurule
Izmēru pieejamība	Vidēja līdz liela (8 collas – 100 collas+)	No maza līdz vidējam (1/2"–24")	Ierobežots ar mazāku/vidēju OD (līdz 24 collām)
Ražošanas ceļš	Plākšņu velmēšana + Fusion Metināšana	Spoles formēšana + pretestības metināšana	Masīvs sagataves pīrsings un zīmējums
Izmaksu efektivitāte	Augsts lieliem diametriem	Augstākais maziem/vidējiem izmēriem	Augstas izmaksas lieliem diametriem
Tipisks sienas biezums	Vidēja līdz smaga siena	Plānas līdz vidējai sienai	Vidēja līdz smaga siena



ERW VS EFW

ERW-pret-EFW bieži tiek pieņemts nepareizu iemeslu dēļ. Vairāki inženieri ziņo, ka pēc rievu korozijas kļūmēm ir nomainītas bojātās ERW ūdens līnijas ar EFW, un pēc tam viņiem tika paziņots, ka EFW ir "pārsniegusi -specifikāciju" -, līdz tiek apkopota šuvju korozijas vēsture. Un otrādi, NPS 8 plānās{7}}sienu gaisa līnijām EFW ir izšķērdēta nauda.

Un brīdinājuma stāsts no elektroenerģijas projektiem: P91 EFW caurule, kas izturēja dzirnavu testus, bet neizturēja lauka cietības pārbaudes pēc darbuzņēmēja improvizētās PWHT - mācība ir tāda, ka A691 caurule ir tikai tik laba, cik kopējā termiskā vēsture, dzirnavas plus lauks.





Lauka pārskatos konsekventi tiek atzīmēti siltuma skaitļi, kurus nevar saskaņot starp plāksnīti MTR un caurules sertifikātu, trūkst metinājuma -metāla analīžu (nepieciešams ik pēc 500 pēdām metinājuma) un PWHT diagrammas, kurās nav redzama uzsūkšanās josla.
Atkārtota tēma nozares diskusijās: pieprasiet EN 10204 3.1 vai 3.2 sertifikātu ar PWHT diagrammu un pilna garuma RT filmām/digitāliem ierakstiem, kas pievienoti -, nevis tikai ķīmijas lapu.



"Kā pārbaudīt metinājuma integritāti un defektus EFW caurulēs (radiogrāfiskā pārbaude pret ultraskaņas testēšanu)?"

Tā kā EFW process ietver pildvielas pievienošanu, nesagraujošā pārbaude (NDT) ir ļoti svarīga. Pircējiem tehniskajā līgumā ir skaidri jāpieprasa pilna -garuma radiogrāfiskā pārbaude (RT) vai ultraskaņas pārbaude (UT) un -atkarībā no materiāla (piemēram, nerūsējošais tērauds vai niķeļa{4}}sakausējumi)-pārliecināts, vai ir veikta šķīduma atslāņošanās līnijas šķīduma atkvēlināšana (}}atkaļināšana) vai pēc{7 uzsver un atjauno starpkristālu struktūru.



Attiecīgie standarti

ASTM A671 - elektriskā-kausēšanas-metinātā oglekļa un leģētā tērauda caurule, kas paredzēta apkalpošanai atmosfēras un zemākas-temperatūras apstākļos.

ASTM A672 - elektriskā-kausēšanas-metinātā tērauda caurule augsta spiediena-apkalpošanai mērenā temperatūrā.

ASTM A358 - elektriskā-kausēšanas-metināta austenīta hroma-niķeļa nerūsējošā tērauda caurule augstas-temperatūras un korozijas iedarbībai.

ASTM A928/A928M-14(2021) — standarta specifikācija ferīta/austenīta (dupleksa) nerūsējošā tērauda cauruļu elektriskajai kausēšanai, kas metināta ar pildvielas metālu





Q1: Kas ir EFW caurule?

A:EFW caurule nozīmē elektriski kodolsintēzes metināto cauruli. Tas ir izgatavots no tērauda plāksnes un savienots ar kausēšanas metināšanu, parasti ar pildmetālu. To parasti izmanto liela-diametra un smagām-sienu rūpnieciskajām caurulēm.



Q2: Kāda ir EFW caurules cena 2026. gadā?

A:Orientējošās oglekļa tērauda EFW cauruļu cenas ir aptuveni900–1500 USD par tonnu, savukārt nerūsējošā tērauda un speciālā{0}}sakausējuma EFW caurules var būt no aptuveni2500 līdz vairāk nekā 20 000 USD par tonnu, atkarībā no pakāpes un specifikācijām.



Q3: Vai EFW caurule ir labāka par bezšuvju cauruli?

A:Ne vispārēji. Bezšuvju caurule novērš garenvirziena metināšanu, bet EFW caurule var būt ekonomiskāka un praktiskāka lieliem diametriem un smagām sienām. Izvēli nosaka projekta specifikācija un pakalpojuma nosacījumi.



Q4: Kāda ir atšķirība starp EFW un ERW cauruli?

A:EFW izmanto kausēšanas metināšanas procesu, parasti ar pildmetālu, savukārt ERW izmanto elektrisko pretestību, lai izveidotu metinājumu. EFW ir īpaši noderīga liela-diametra, smagas-sienas un specializētu spiediena-cauruļvadu lietojumos.



Q5: Kāda ir atšķirība starp EFW un SAW cauruli?

A:Abi ir metināto cauruļu procesi, taču metināšanas tehnoloģija atšķiras. SAW izmanto iegremdētu loka metināšanu, un to plaši izmanto liela{1}}diametra caurulēm. EFW bieži tiek norādīts ASTM spiediena{3}}cauruļu standartos, piemēram, A671, A672 un A358.
