Metināta caurule ir tērauda caurule, ko ražo, veidojot plakanu tērauda plāksnes spoli vai sloksni cilindriskā formā un savienojot malas metināšanas procesā. Galvenie metināto cauruļu veidi ietverERW (elektriskā pretestības metināšana), EFW (elektriskā kausējuma metināšana) un SAW (iegremdētā loka metināšana). Oglekļa tērauda metinātās caurules tiek plaši izmantotas naftas un gāzes cauruļvadiem. Nerūsējošā tērauda un niķeļa sakausējuma metinātām caurulēm priekšroka tiek dota ķīmiskai, ārzonas un augstas -korozijas videi.



ERW EEW SAW Tērauda caurule

Process	Metināšanas veids	Pildviela Metāls	Tipisks OD diapazons	Sienas biezums	Galvenie standarti
ERW (elektriskā pretestība metināta)	Kalta šuve (ciets{0}}stāvoklis)	Nav	1/2"–24" (21,3–610 mm)	1,2–20 mm	ASTM A53, A312, API 5L
EFW/EEW (elektriski kodolsintēzes metināts)	Kausēšanas šuve (kausēšana + sacietēšana)	Jā (vads + plūsma)	8"–120"+ (219–3000+ mm)	6–60 mm+	ASTM A358, A671, B619, A928
ZĀĢIS (iegremdēts lokmetināts) - LSAW & SSAW	Kodolmetināšana, iegremdēta loka	Jā (vads + plūsma)	16"–120"+ (406–3500+ mm)	6–50+ mm	API 5L, ASTM A358, DNV

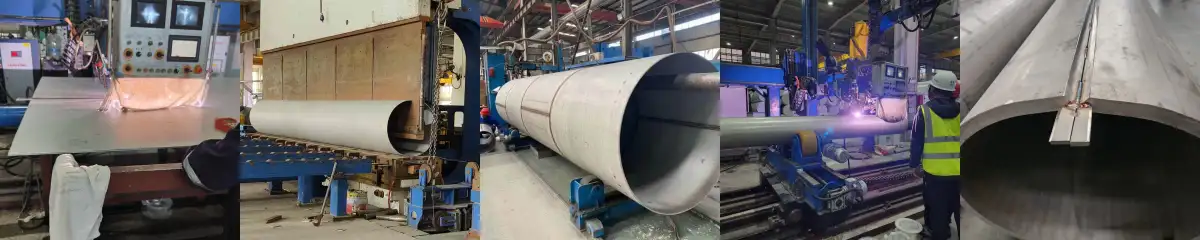

A metināta cauruleir tērauda caurule, ko ražo, veidojot plakanu metāla plāksni vai sloksni cilindriskā formā un savienojot malas metināšanas procesā.



Atšķirībā no bezšuvju caurules, ko ražo no cieta sagataves bez metinājuma šuves, metinātā caurule satur garenvirziena vai spirālveida metinājuma savienojumu. Mūsdienu metināšanas tehnoloģijas, pārbaudes metodes un termiskās apstrādes procesi ļauj metinātām caurulēm sasniegt izcilu izturību, izturību pret koroziju un uzticamību daudziem rūpnieciskiem lietojumiem.



Metinātās caurules tiek plaši izmantotas:

• Naftas un gāzes cauruļvadi
• Ķīmiskās pārstrādes rūpnīcas
• Enerģijas ražošana
• Ārzonas platformas
• Siltummaiņi
• Ūdens attīrīšanas sistēmas
• Atsāļošanas iekārtas

Sazinieties tagad



ERW EFW un SAW

Elektriskā pretestības metināšana (ERW), elektriskā kodolsintēzes metināšana (EFW) vai iegremdētā loka metināšana (SAW).

• ERW - līdz šim visizplatītākais - izmanto augstas-frekvences strāvu, lai kaltu- šuvi bez pildvielas, tādējādi iegūstot oglekļa un nerūsējošā tērauda caurules līdz 24 collu NPS.
• EFW un SAW ir saplūšanas procesi, kuros tiek izmantots pildmetāls un plūsmas ekranēšana, lai panāktu dziļas{0}}iekļūšanas šuves lielās-diametrs, biezās-sienu caurulēs līdz 120 collām, ieskaitot niķeļa sakausējumus, piemēram, Hastelloy C276 un Inconel 625.





ERW cauruleir kaluma metināšana - bez pildvielas, siltumu rada augstas-frekvences elektriskā pretestība. Vislabāk piemērota maza-līdz-vidēja diametra (līdz NPS 24 collu), vidējai-līdz-plānai sienai un vispārējai rūpnieciskai darbībai oglekļa un nerūsējošā tērauda ražošanā.



ERW tērauda cauruļu ražošanas process

Tērauda sloksne
↓
Ruļļu formēšana
↓
Caurules forma
↓
Elektriskā strāva
↓
Izturība pret karstumu
↓
Metināšanas šuve



ERW cauruļu tipiskie materiāli

Materiāls	Kopējās atzīmes
Oglekļa tērauds	ASTM A53 Gr.B, API 5L Gr.B, X42, X52
Nerūsējošais tērauds	TP304, TP316, TP316L
Mazleģētais tērauds	A335 P11/P22 (ierobežoti metinātie pielietojumi)



Priekšrocības:

✅ Augsta ražošanas efektivitāte
✅ Zemas izmaksas
✅ Augsta izmēru precizitāte
✅ Piemērots masveida ražošanai

Trūkumi:
Ierobežota iespēja biezām sienām
Ierobežota iespēja lieliem diametriem (salīdzinājumā ar SAW)





EFW/EEW (elektriskā kodolsintēzes metināšana) ir plašāka kategorija, kas ietver SAW, GTAW un GMAW. EFW caurule tiek ražota, metinot tērauda plāksnes, izmantojot kausēšanas metināšanas tehnoloģiju.



EFW ražošanas process

Tērauda plāksne
↓
Plākšņu velmēšana
↓
Malu sagatavošana
↓
Loka metināšana
↓
Iekšējā un ārējā metināšana
↓
Termiskā apstrāde
↓
NDT pārbaude



EFW cauruļu metināšanas metodes

Metināšanas metode	Pilns vārds	Pieteikums
GTAW	Gāzes volframa loka metināšana	Root pass
ZĀĢIS	Iegremdētā loka metināšana	Pildījuma slāņi
Kombinācija GTAW + SAW	Augstas kvalitātes metināta caurule	Nerūsējošais/niķeļa sakausējumi



EFW parasti izmanto:

• Nerūsējošā tērauda caurule
• Dupleksa nerūsējošā tērauda caurule
• Niķeļa sakausējuma caurule
• Liela diametra caurule



EFW funkcijas:

✅ Var ražot liela{0}}diametra caurules
✅ Augsts sienas{0}}biezums
✅ Piemērots īpašiem sakausējumiem





SAW caurule(LSAW un SSAW) ir kausēta metināšana ar pildmetālu un granulu plūsmas aizsargu. Tas dominē liela-diametra, biezas-sienas, augsta-spiediena lietojumos, tostarp liela attāluma-naftas un gāzes maģistrālēs.

LSAW	Garenvirziena iegremdēta loka metināta
SSAW	Spirālveida iegremdēta loka metināta



SAW cauruļu lietojumprogrammas

API 5L: X52, X60, X65, X70





LSAW pret SSAW tērauda cauruli

Atribūts	LSAW caurule (SAW)	SSAW caurule (SAW)
Metināšanas princips	Loka plūsma, ID, pēc tam OD caurlaide (saplūšana)	Loka zem plūsmas, spirālveida šuve (saplūšana)
Pildviela Metāls	Jā - izstrādāts vads + plūsma	Jā - izstrādāts vads + plūsma
OD diapazons	16"–64" (406–1626 mm)	8"–140"+ (219–3500+ mm)
Sienas biezums	6 mm – 60 mm+	6 mm – 50 mm
Metināšanas garums	1 × caurules garums (taisna šuve)	1,5–3 caurules garums (spirāle)
Metināšanas šuvju efektivitāte	0,85–1,00 (1. klase ar 100% RT)	0,85 (parasti)
NDE metode	100% RT (1. klase); UT + hidrotests	šuves UT; Savienojuma{0}}RT
Virsmas apdare	Redzams iekšējais/ārējais metinājuma lodiņš	Redzams spirālveida metinājuma lodiņš
Izmēru precizitāte	Laba - prese-veidota, diametrs-izplests	Laba vēl - ovāla variācija
Relatīvās izmaksas	Augstākais	Vidējs{0}}diapazons lielam OD



ERW vs EFW vs SAW

Vienums	ERW caurule	EFW caurule	ZĀĢIS Caurule
Pilns vārds	Elektriskā pretestība metināta caurule	Elektriskā kodolsintēzes metināta caurule	Iegremdēta loka metināta caurule
Metināšanas princips	Pretestības sildīšana + spiediena metināšana	Loka kausēšana + kausēšanas metināšana	Loka metināšana zem plūsmas slāņa
Metināšanas virziens	Garenvirziena	Garenvirziena	Garenvirziena (LSAW) / spirālveida (SSAW)
Izejviela	Tērauda spole	Tērauda plāksne	Tērauda plāksne vai spole
Diametra diapazons	1/2"–24" tipisks	16"–60"+	16"–120"+
Sienas biezums	1,5–25 mm	6-60 mm	6–40+ mm
Ražošanas izmaksas	Zems	Vidēji-Augsta	Vidēja
NDT prasības	UT, virpuļstrāva, hidropārbaude	Bieži nepieciešams RT/UT	Parasti nepieciešama RT/UT
Labākie materiāli	Oglekļa tērauds, nerūsējošais tērauds	Nerūsējošais, dupleksais, niķeļa sakausējumi	Oglekļa tērauds, mazleģētais tērauds



Izplatītākie metināto cauruļu veidi

• Nerūsējošā tērauda metināta caurule
• 904L metināta caurule
• 254SMO metināta caurule
• Dupleksa 2205 metināta caurule
• Super Duplex 2507 metināta caurule
• Hastelloy C276 metināta caurule
• Incoloy 825 metināta caurule





TIG metināšana (GTAW) - Volframa inertās gāzes metināšana

Process: Volframa elektrods, argona ekranēšana. Parasti izmanto: TIG saknes caurlaide + zāģa aizpildīšanas caurlaide. TIG metināšana nodrošina izcilu metināšanas kvalitāti, un to parasti izmanto:

• Nerūsējošā tērauda metinātas caurules
• Dupleksās metinātās caurules
• Niķeļa sakausējuma metinātas caurules



MIG=Metāla inertās gāzes metināšana

Par elektrodu izmanto nepārtrauktas metināšanas stiepli; metināšanas precizitāte ir zemāka nekā TIG.
Lietojumprogrammas:
Oglekļa tērauda ražošana
Nerūsējošā tērauda izgatavošana
Cauruļu spoļu izgatavošana



Plazmas metināšana (PAW)

Plazmas metināšana piedāvā:

Augsts metināšanas ātrums

Dziļa iespiešanās

Stabila metinājuma kvalitāte



zāģu metināšana (iegremdētā loka metināšana)

SAW galvenokārt izmanto:

Liela diametra caurules

Caurules ar biezu sienu

Smagie rūpnieciskie pielietojumi



TIG metināšana pret MIG metināšanu

MIG metināšanā tiek izmantots nepārtraukti barots patērējams stieples elektrods un inerta aizsarggāze, kas nodrošina lielu metināšanas ātrumu un daudzpusību. Kad loka sitiens, stieple kūst un saplūst ar parasto metālu, veidojot metinājumu. Vienlaikus caur metināšanas pistoli plūst aizsarggāze (parasti argona un oglekļa dioksīda maisījums tērauda metināšanai), lai aizsargātu izkausēto metināšanas baseinu no skābekļa un slāpekļa piesārņojuma.

TIG metināšanā kā aizsarggāze tiek izmantots -nepatērējams volframa elektrods un tīrs argons; metinātājs pēc vajadzības manuāli pievieno uzpildes stiepli metināšanas baseinam, ļaujot labāk kontrolēt metināšanas procesu un radīt tīrākas metināšanas šuves.





ERW/EFW/SAW=cauruļu ražošanas metināšanas procesi

Ražošanas laikā izmantotās TIG/MIG/SMAW=metināšanas metodes





Radiogrāfiskā pārbaude (RT)

Izmanto, lai noteiktu:

• Metinātās plaisas
• Sapludināšanas trūkums
• Iekšējie defekti



Ultraskaņas pārbaude (UT)

Izmanto:

• Metināšanas šuvju integritātes pārbaude
• Iekšējo defektu noteikšana



Virpuļstrāvas pārbaude

Izmanto galvenokārt: nerūsējošā tērauda cauruļu pārbaudei



Hidrostatiskā pārbaude

Hidrotestēšana pārbauda:

• Spiediena pretestība
• Hermētiskums
• Metināšanas šuvju uzticamība



PMI pārbaude

PMI pārbauda:

• Niķeļa saturs
• Hroma saturs
• Sakausējuma sastāvs



Metināta caurule pret bezšuvju cauruli

Vienums	Metināta caurule	Bezšuvju caurule
Ražošanas metode	Plākšņu/spolu formēšana + metināšana	Ekstrūzija no cietas sagataves
Metināšanas šuve	Jā	Nē
Ražošanas ātrums	Ātrāk	Lēnāk
Liela diametra iespēja	Lieliski	Ierobežots
Izmaksas	Ekonomiskāks	Augstāks
Pieejamība	Labāk lieliem izmēriem	Ierobežoti izmēri
Virsmas kvalitāte	Lieliski	Lieliski



Kāpēc izvēlēties metinātu cauruli, nevis bezšuvju cauruli?

1. Nepieciešams liels diametrs

Ja diametrs pārsniedz noteiktu izmēru, metinātās caurules nodrošina labāku pieejamību un zemākas ražošanas izmaksas.



2. Izmaksu efektivitātei ir nozīme

Metinātās caurules parasti piedāvā:

Mazāk materiālu atkritumu

Ātrāka ražošana

Labāka cenu konkurētspēja



3. Ir nepieciešami īpaši sakausējumi

Liela diametra niķeļa sakausējuma caurules bieži vien ir praktiskāk ražot kā metinātas caurules.





1. Kontrolējiet siltuma ievadi

Pārmērīgs karstums var izraisīt: Graudu augšanu; Korozijas izturības zudums; Izkropļojumi
Ieteicams:
Kontroles metināšanas siltuma padeve: 0,5-2,0 kJ/mm (atkarībā no sakausējuma)



2. Izmantojiet pareizo pildvielu metālu

Bāzes materiāls	Ieteicamā pildviela
316L	ER316L
Duplex 2205	ER2209
Super Duplex 2507	ER2594
Inconel 625	ERNiCrMo-3
Hastelloy C276	ERNiCrMo-4



3. Izvairieties no izplatītām metināšanas kļūdām

Problēma	Cēlonis	Risinājums
Krekšķēšana	Nepareiza pildviela	Izmantojiet atbilstošu pildvielu
Porainība	Slikta aizsarggāze	Uzlabojiet gāzes aizsardzību
Metināšanas korozija	Nav pasivācijas	Marinēt/pasivēt
Izkropļojumi	Pārmērīgs karstums	Kontroles secība



Metināšanas apsvērumi

Metinātām caurulēm gareniskajā vai spirālveida metinājuma šuvē bieži rodas atlikušais spriegums. Kritiskiem lietojumiem pēc-metināšanas termiskā apstrāde (PWHT) ir obligāta, lai novērstu mikrostrukturālo sacietēšanu karstuma ietekmētajā zonā (HAZ). Savienojot nerūsējošā tērauda markas, ir jāizmanto zemas -siltuma padeves metināšanas metodes, lai novērstu hroma karbīda nogulsnēšanos, kas izraisa starpkristālu koroziju.



API 5L ERW caurule naftas cauruļvadu sistēmai

Jēlnaftas savākšanas cauruļvads
Darbības nosacījumi:

Servisa vidējs	Jēlnafta
Temperatūra	60 grādi
Spiediens	4-8 MPa
Diametrs	NPS 12
Garums	35 km



Kāpēc API 5L X52 ERW caurule

• Mērena spiediena prasība
• Nepieciešams liels daudzums
• Izmaksu{0}}jutīgs projekts
• Pieejama uzticama moderna ERW ražošana



ASTM A358 TP316L EFW caurule ķīmiskajai rūpnīcai

Ķīmiskās pārstrādes rūpnīca

Temperatūra	120 grādi
Spiediens	1,6 MPa
Caurules izmērs	DN600



ASTM A358 TP316L EFW metināta caurule

Iemesli:

• Liela diametra prasība
• Nerūsējošā tērauda izturība pret koroziju
• Labāka pieejamība salīdzinājumā ar bezšuvju caurulēm



Super Duplex 2507 metināta caurule ārzonas platformai

Jūras ūdens dzesēšanas sistēma jūrā:

Vidēja	Jūras ūdens
Temperatūra	35 grādi
Hlorīda saturs	Augsts
Spiediens	3 MPa



UNS S32750 Super Duplex 2507 metināta caurule

Priekšrocības:

• PREN >40
• Lieliska hlorīda izturība
• Lielāka izturība nekā 316L





"Vai ERW caurule ir droša augsta spiediena{0}}ierīcēm?"

Mūsdienu ERW caurule var būt uzticama, ja tiek ražota saskaņā ar: API 5L, ASTM A53, ISO standartiem
Nepieciešamās pārbaudes: Ultraskaņas metinājuma pārbaude; Virpuļstrāvas pārbaude; Hidrostatiskā pārbaude

Priekš: katla cauruļvadiem, ārkārtējam spiedienam, cikliskam nogurumam; Bezšuvju caurule joprojām ir vēlamā iespēja.



"Vai metinātā caurule vienmēr sabojājas pie metināšanas šuves?"

Nē. Metinātā šuve automātiski nav vājākais punkts.

Mūsdienu metinātās caurules bieži neizdodas šādu iemeslu dēļ:

• Nepareiza materiāla izvēle
• Ārējā korozija
• Slikta uzstādīšana
• Nepareiza metināšana lauka ražošanas laikā



"Kāpēc nerūsējošā metinātā caurule ir dārgāka nekā oglekļa tērauds?"

Jo nerūsējošais tērauds satur: hromu, niķeli, molibdēnu. Šie elementi nodrošina izturību pret koroziju, bet palielina izmaksas.



"Kāda ir galvenā atšķirība starp ERW, LSAW un SSAW metinātajām caurulēm?"

ERW (augstas-frekvences elektriskās pretestības metinātā) caurule tiek veidota ar pretestības karsēšanu un mehānisku spiedienu, un tai ir gareniskā metinājuma šuve; tas ir piemērots zemam-līdz-vidējam spiedienam, mazam-līdz-vidējam diametram un strukturālam lietojumam. LSAW (Longitudinal Submerged Arc Welded) un SSAW (Spiral Submerged Arc Welded) caurules izmanto iegremdētā loka metināšanas procesu.

Atšķirības ir šādas:

• LSAW ir gareniskā šuve, tā nodrošina ārkārtīgi augstu spiediena{0}}nestspēju un ievērojamu sieniņu biezumu, un to parasti izmanto liela attāluma{1}}naftas un gāzes pārvades cauruļvados.
• SSAW ir spirālveida šuve, tā nodrošina lielāku izmēru elastību un izmaksu{0}}efektivitāti, un to plaši izmanto ūdens aizsardzības projektos un pāļu pamatos.



"Vai ERW caurule var pilnībā aizstāt bezšuvju cauruli augsta spiediena{0}}pielietojumos?"

To nevar pilnībā nomainīt. Lai gan mūsdienu augstfrekvences ERW ražošanas procesi un nesagraujošās testēšanas (NDT) tehnoloģijas ir ievērojami uzlabojušas metināšanas izturību. Bezšuvju caurule joprojām ir galvenā izvēle ļoti augsta-spiediena vai ļoti korozijas darbības apstākļos.



Oglekļa tērauda ūdens vai eļļas cauruļvadu atteices analīze

Izplatīts atteices veids metinātās oglekļa tērauda ūdens vai eļļas līnijās ir lokalizēts iekšējais iedobums gar metinājuma sakni nepietiekamas iespiešanās vai izdedžu iekļaušanas dēļ. Hlorīdu{1}}smagās vidēs standarta austenīta metinātās caurules (piemēram, 304) ir pakļautas sprieguma korozijas plaisāšanai (SCC). Pāreja uz duplekso nerūsējošo tēraudu (piemēram, 2205) vai sakausējumiem, kuru pamatā ir niķelis{5}}, ievērojami samazina šo risku.



Standarti

• ASTM A312Nerūsējošā tērauda metināta caurule
• ASTM A790Dupleksa nerūsējošā tērauda caurule
• ASTM A928Dupleksa metināta caurule ar pildmetālu
• ASTM B619Niķeļa sakausējuma metināta caurule
• API 5LCauruļvadu lietojumprogrammas





J: Vai metinātā caurule ir vājāka nekā bezšuvju caurule?

A: Ne obligāti. Mūsdienu metinātās caurules, kas ražotas ar kvalificētām metināšanas procedūrām un pilnīgu pārbaudi, var nodrošināt izcilu mehānisko veiktspēju.



J: Kāda ir atšķirība starp ERW un EFW cauruli?

A: ERW izmanto elektriskās pretestības sildīšanu, savukārt EFW izmanto kausēšanas metināšanu, kurā metāls tiek izkausēts un savienots.



J: Kāds ir labākais materiāls jūras ūdens cauruļvadiem?

A: Super Duplex 2507 un 254 SMO parasti tiek izvēlēti to izcilās hlorīda korozijas izturības dēļ.



J: Kāda ir galvenā atšķirība starp ERW un SAW metinātajām caurulēm?

A: ERW caurulēs izmanto augstas{0}}frekvences elektrisko strāvu, lai uzsildītu un nospiestu-savienot šuvi, kas vislabāk piemērota mazākam diametram (līdz 24 collām). SAW caurules izmanto elektrisko loku zem plūsmas segas, lai izkausētu pildmetālu, padarot tās ideāli piemērotas smagām -sienām un liela{5}} diametra caurulēm (16 collas un vairāk).



J: Kā metināšanas process ietekmē nerūsējošā tērauda cauruļu izturību pret koroziju?

A: Karstuma -ietekmētā zona (HAZ) metināšanas laikā var mainīt mikrostruktūru, ja dzesēšanas ātrums ir nepareizs. Lai atjaunotu pilnīgu izturību pret koroziju, ir nepieciešama pareiza aizsarggāzes pārvaldība un pēc-metināšanas kodināšana/pasivācija.



J: Kura metinātā caurule ir vislabākā naftas un gāzes cauruļvadiem?

A: Parasti tiek izmantotas API 5L ERW un LSAW caurules. Izvēle ir atkarīga no diametra, spiediena un projekta specifikācijām.



J: Kāda pārbaude ir nepieciešama metinātai caurulei?

A: Tipiskās pārbaudes ietver:

Hidrostatiskā pārbaude

Ultraskaņas pārbaude

Radiogrāfiskā pārbaude

Izmēru pārbaude

PMI testēšana sakausējumiem



Par Zhengzhou Huitong Pipeline Equipment Co., LTD.

HT PIPE ir labi pazīstams{0}} tirgotājs un eksportētājs. Mēs esam nerūsējošā/oglekļa/niķeļa sakausējuma materiālu piegādātājs ar 15+ eksporta pieredzi. Mēs piedāvājam ne tikai caurules, plāksnes, apaļos stieņus, bet arī cauruļu veidgabalus, atlokus utt. Sazinieties ar mums, lai iegūtu vairāk informācijas un cenas bez maksas.



✅ ISO 9001:2015

✅ MTC 10204 3.1 3.2

✅100% PMI (pozitīvā materiāla identifikācija)

✅Ultraskaņas pārbaude (uz ASME VIII)

✅Trešās -puses pārbaude (SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156



Autors: Hloja Pu

5+ Vairāku gadu profesionāla pieredze nerūsējošā tērauda, ​​niķeļa sakausējumu un oglekļa tērauda metālrūpniecībā

Pēdējo reizi atjaunināts: 2026. gada 21. jūlijā (pēc Pekinas laika)
